Обратная лопата, повсеместно распространенная часть тяжелой техники, является рабочей лошадкой на строительных площадках, сельскохозяйственных полях и инфраструктурных проектах по всему миру. Ее универсальность обусловлена ее способностью эффективно копать, поднимать и перемещать материалы. Несмотря на кажущуюся простоту эксплуатации, функциональность обратной лопаты основана на сложном взаимодействии гидравлических систем, механических связей и структурной инженерии. В этой статье рассматриваются технические тонкости обратной лопаты, ее компоненты, принципы работы и базовая инженерия.
Определение обратной лопаты:

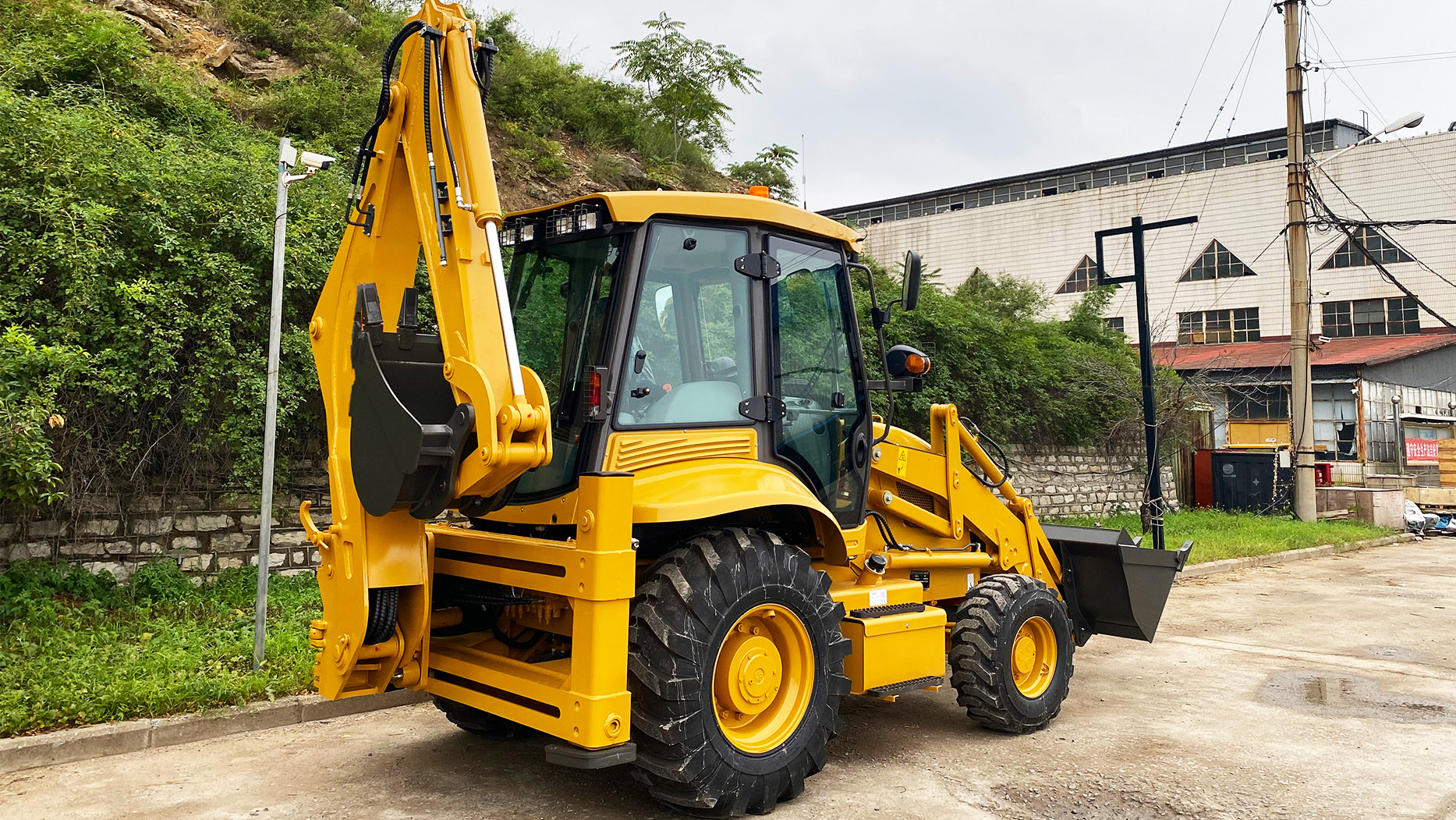

Обратная лопата, часто называемая экскаватором-погрузчиком, представляет собой тяжелое транспортное средство, состоящее из тягача, оснащенного ковшом погрузчика спереди и навесным оборудованием обратной лопаты сзади. Навесное оборудование обратной лопаты, определяющая функция, предназначено для копания ниже уровня земли машины, что отличает ее от экскаваторов, которые могут копать как выше, так и ниже. Ковш погрузчика, наоборот, используется для черпания, подъема и транспортировки материалов.
Ключевые компоненты и их функции:
Тягач:
Это основа экскаватора-погрузчика, обеспечивающая мобильность и мощность. Обычно он включает в себя дизельный двигатель, трансмиссию, оси и колеса или гусеницы.
Двигатель приводит в действие гидравлическую систему, которая, в свою очередь, приводит в действие различные навесные устройства.
Трансмиссия позволяет оператору контролировать скорость и направление машины.
Оси и колеса/гусеницы обеспечивают тягу и устойчивость.
Ковш погрузчика:
Установленный на передней части тягача, ковш погрузчика используется для общей обработки материалов.
Он приводится в действие гидравлическими цилиндрами, которые позволяют ему поднимать, наклонять и выгружать материалы.
Емкость и конструкция ковша различаются в зависимости от конкретного применения.

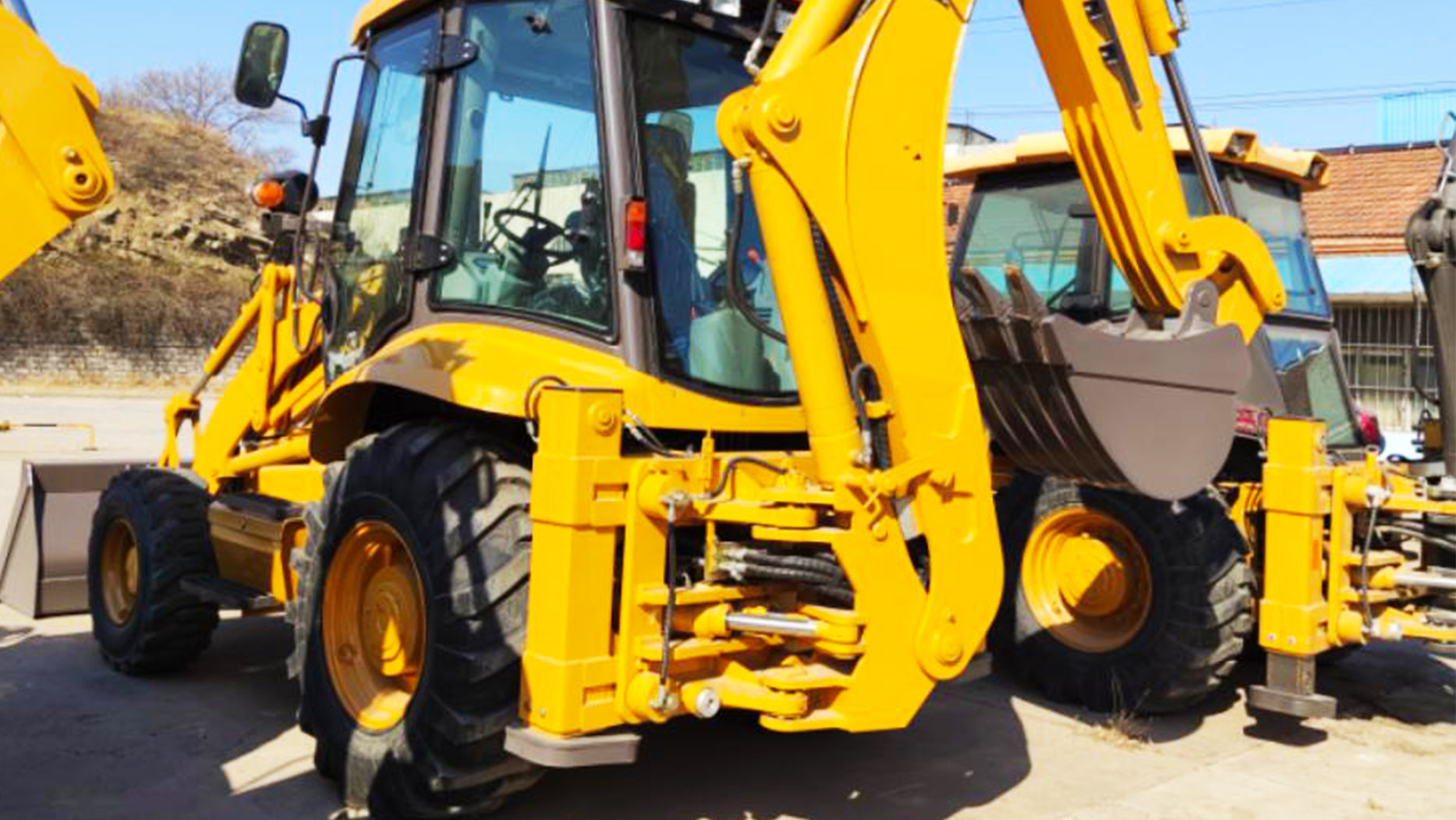

Навесное оборудование экскаватора-погрузчика:
Это основной компонент копания, расположенный в задней части тягача.
Он состоит из нескольких взаимосвязанных компонентов:
Стрела: основная структурная стрела, которая выдвигается из трактора.
Рукоять ковша (рычаг): вспомогательная рукоять, которая соединяется со стрелой и ковшом.
Ковш: инструмент для копания на конце рукояти ковша.
Механизм поворота: позволяет стреле вращаться горизонтально, что позволяет копать и размещать материал по широкой дуге.
Гидравлические цилиндры: это приводы, которые обеспечивают усилие для всех движений.
Гидравлическая система:
Главная часть работы экскаватора-погрузчика, гидравлическая система преобразует мощность двигателя в давление жидкости, которое затем используется для приведения в действие различных цилиндров.
Ключевые компоненты включают:
Гидравлический насос: приводимый в действие двигателем, он нагнетает гидравлическую жидкость.
Бачок гидравлической жидкости: хранит гидравлическую жидкость.
Управляющие клапаны: регулируют поток гидравлической жидкости в цилиндры, контролируя скорость и направление движения.
Гидравлические цилиндры: линейные приводы, преобразующие гидравлическое давление в механическую силу.
Шланги и трубы: транспортируют гидравлическую жидкость по всей системе.
Принципы работы:
Гидравлическая передача мощности:
Дизельный двигатель приводит в действие гидравлический насос, который забирает гидравлическую жидкость из резервуара и нагнетает ее.
Затем нагнетаемая жидкость направляется через регулирующие клапаны в соответствующие гидравлические цилиндры.
Клапаны управления управляются рычагами или джойстиками в кабине оператора, что позволяет точно контролировать движения обратной лопаты.
Величина давления, приложенного к цилиндру, определяет величину силы, которую прикладывает цилиндр.
Механические связи и рычаги:
Стрела, рукоять ковша и ковш соединены механическими связями, которые обеспечивают рычаг, усиливающий силу, создаваемую гидравлическими цилиндрами.
Геометрия этих связей тщательно спроектирована для оптимизации усилия копания и вылета.
Конструкция связей также обеспечивает большой диапазон движения.
Действие копания:
Чтобы копать, оператор располагает ковш обратной лопаты над желаемой областью выемки.
Затем стрела и рукоять ковша опускаются, и ковш вдавливается в землю гидравлическими цилиндрами.
Зубья ковша разрыхляют почву, а ковш зачерпывает ее.
Механизм поворота позволяет оператору вращать стрелу и откладывать вынутый материал в сторону.

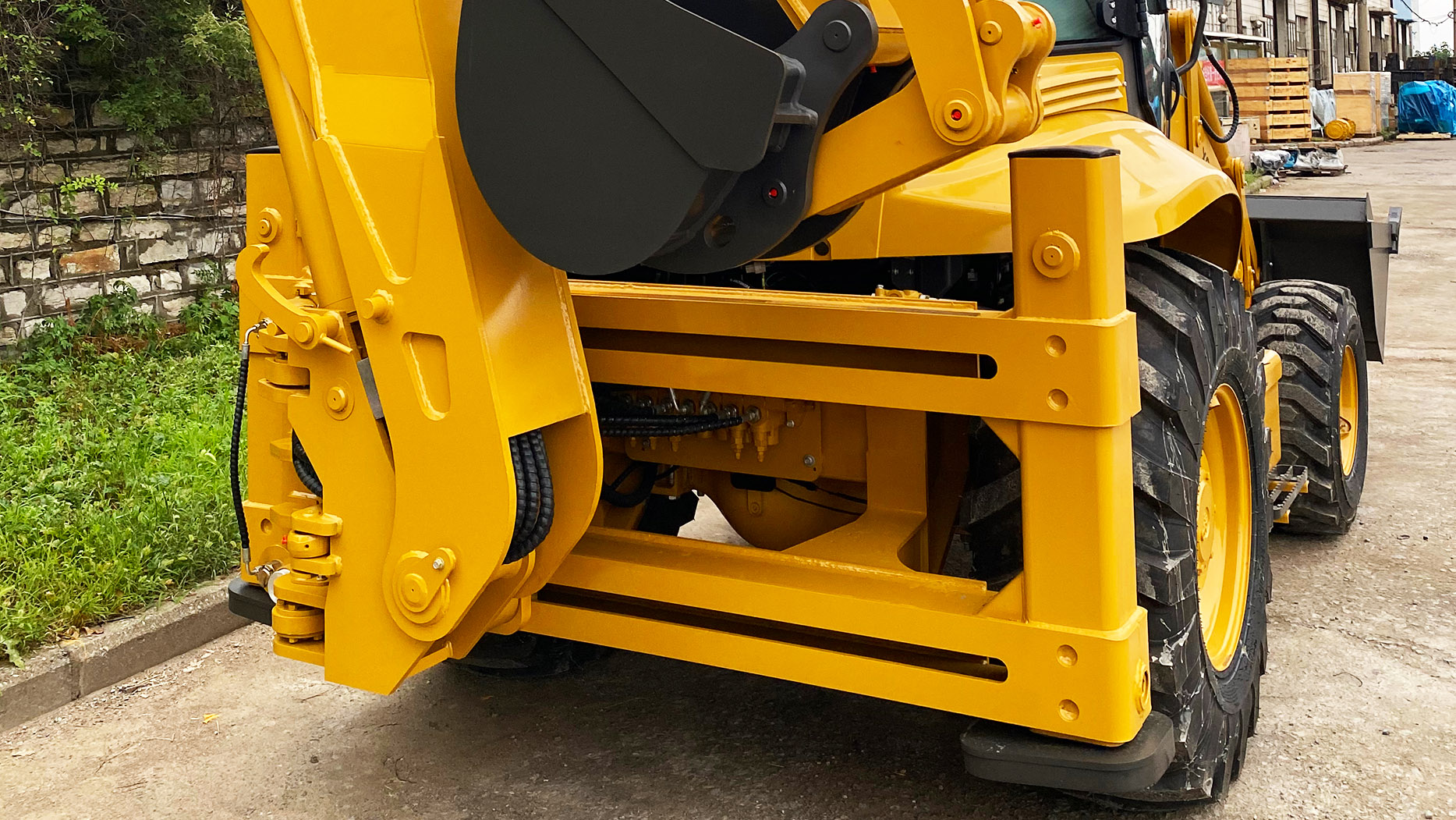

Механизм поворота:
Механизм поворота, обычно гидравлический двигатель или цилиндр, вращает стрелу вокруг вертикальной оси.
Это позволяет оператору копать по широкой дуге и укладывать материал в разных местах, не перемещая всю машину.
Демпферы поворота часто используются для предотвращения резких толчков, когда поворот
достигает своих пределов.
Работа погрузчика:
Фронтальный погрузчик управляется отдельным набором гидравлических цилиндров.
Эти цилиндры управляют функциями подъема, наклона и выгрузки ковша погрузчика.
Оператор может использовать погрузчик для сбора материалов, их транспортировки и выгрузки в желаемом месте.
Технические соображения:
Давление и расход гидравлической системы:
Давление и расход гидравлической системы являются критическими факторами, определяющими производительность экскаватора-погрузчика.
Более высокое давление обеспечивает большую силу копания, в то время как более высокий расход обеспечивает более быстрые движения.
Гидравлическая система должна быть тщательно спроектирована для баланса этих факторов.
Конструктивная целостность:
Конструкция экскаватора-погрузчика должна быть достаточно прочной, чтобы выдерживать напряжения, возникающие во время копания и подъема.
Стрела, рукоять ковша и рама обычно изготавливаются из высокопрочной стали.
В процессе проектирования используется анализ конечных элементов для обеспечения структурной целостности.
Устойчивость и распределение веса:
Экскаватор-погрузчик должен быть устойчивым, чтобы предотвратить опрокидывание во время работы.
Распределение веса машины тщательно спроектировано для обеспечения устойчивости.
Выносные опоры часто используются для обеспечения дополнительной устойчивости во время копания.
Системы управления:
Современные экскаваторы-погрузчики часто включают в себя передовые системы управления, такие как пропорциональные клапаны и электронные элементы управления.
Эти системы обеспечивают более плавное и точное управление движениями машины.
Некоторые экскаваторы-погрузчики используют пилотное управление, которое использует небольшое количество гидравлического давления для управления большим количеством гидравлического давления, что упрощает управление.
Техническое обслуживание:
Регулярное техническое обслуживание имеет важное значение для обеспечения надежности и долговечности экскаватора-погрузчика.
Сюда входит проверка и замена гидравлической жидкости, смазка движущихся частей и осмотр на предмет повреждений.
Гидравлические линии и соединения необходимо регулярно проверять на предмет утечек.
Применение:
Экскаваторы-погрузчики используются в широком спектре применений, включая:
Строительство: выемка фундаментов, траншей и инженерных коммуникаций.
Ландшафтный дизайн: рытье ям для посадки деревьев и кустарников, а также выравнивание земли.
Сельское хозяйство: рытье дренажных канав и оросительных каналов.
Дорожные работы: ремонт выбоин и рытье траншей для коммуникаций.
Снос: разрушение бетона и других материалов.
Заключение:
Экскаватор-погрузчик является свидетельством мощи гидравлической инженерии и механического проектирования. Его способность эффективно копать, поднимать и перемещать материалы сделала его незаменимым инструментом во многих отраслях. Понимая технические принципы его работы, мы получаем более глубокое понимание изобретательности и сложности этой универсальной машины.
