Шарнирно-сочлененный подъемник MYZG ZG-QB12

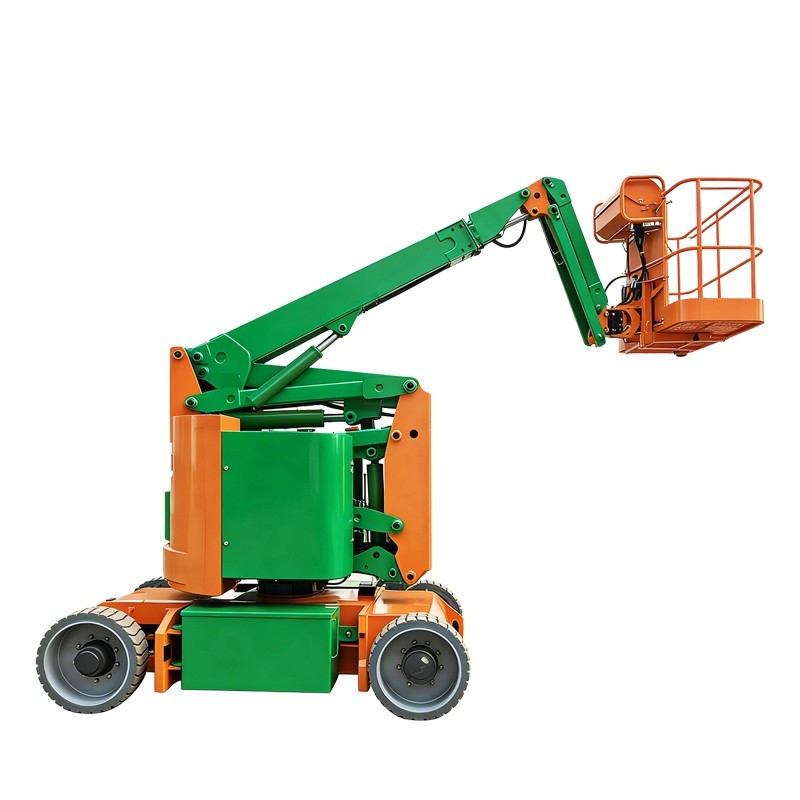

MYZG ZG-QB12 Электрический подъемник с шарнирно-сочлененной стрелой: Точный вылет для сложных пространств

Когда обычные ножничные подъемники не могут дотянуться через препятствия, подъемник с шарнирно-сочлененной стрелой MYZG ZG-QB12 обеспечивает идеальное решение для работы "вверх и через". Разработанный для универсальности и точности, этот 12-метровый электрический подъемник с шарнирно-сочлененной стрелой позволяет операторам с ювелирной точностью маневрировать вокруг конструкционных балок, оборудования и стационарных стеллажей.

Разработанный компанией Shandong Mingyu Heavy Industry (SDZG), ZG-QB12 является лучшим выбором для технического обслуживания объектов внутри помещений, авиационных ангаров и сложных строительных работ, где традиционные вертикальные подъемники оказываются недостаточно эффективными.

Электрическая производительность с нулевым уровнем выбросов

ZG-QB12 построен на чисто электрической платформе, обеспечивающей тихую и чистую работу в самых чувствительных средах.

Экологичный привод: Питание от высокоемкой аккумуляторной системы 48 В, он не производит выхлопных газов, что делает его идеальным для предприятий пищевой промышленности, больниц и закрытых складов.

Высокомоментные электродвигатели: Оснащенный двигателем привода 48 В / 4 кВт, ZG-QB12 обеспечивает быстрое управление движением и скорость передвижения 1,8 км/ч.

Эффективная подъемная система: Подъемный двигатель 4,5 кВт обеспечивает плавное, без рывков движение стрелы, достигая максимальной высоты всего за 80 секунд.

Интеллектуальная зарядка: Встроенное зарядное устройство 48 В / 30 А позволяет легко подзаряжать аккумуляторные батареи 8×12 В / 240 А·ч от любого стандартного промышленного источника питания.

Технические характеристики: Модель ZG-QB12

Макс. рабочая высота	12,51 м
Макс. высота платформы	10,51 м
Макс. рабочий радиус	7,51 м
Макс. высота перекрытия препятствия	4,64 м
Размер пола платформы (внутренний)	1,4×7,8 м
A) Общая длина (в сложенном состоянии)	5,78 м
B) Общая высота (в сложенном состоянии)	2,05 м
C) Общая ширина (в сложенном состоянии)	1,46 м
D) Колесная база	1,87 м
Дорожный просвет (центр)	0,15 м
Общий вес	6050 кг
Грузоподъемность платформы (SWL)	227 кг
Поворот платформы	180°
Поворот поворотной платформы	365° (непрерывный)
Время подъема платформы	85-100 с
Время опускания платформы	70-85 с
Скорость передвижения (сложен)	4-5 км/ч
Скорость передвижения (поднят)	0,8-1,2 км/ч
Преодолеваемый уклон	35%
Макс. рабочий угол (активация датчика наклона)	3°
Радиус поворота (внешний)	2,98 м
Привод и рулевое управление	2×2
Аккумулятор	8×6 В (330 А·ч)
Зарядное устройство	30 А
Спецификация шин	55×18
Объем топливного бака	18 л

Устойчивость и безопасность в каждом проекте
При вылете 12 метров безопасность является нашей главной инженерной задачей. ZG-QB12 включает в себя передовые протоколы устойчивости для защиты ваших операторов.

1. Превосходная конструкция
Общим весом машины 3680 кг, ZG-QB12 обеспечивает устойчивое, балластированное основание, которое значительно уменьшает раскачивание платформы при максимальном вылете. Шарнирные стрелы изготовлены из высокопрочной марганцовистой стали, обеспечивающей жесткость при маневрах "вверх и через".

2. Передовые датчики безопасности
Сигнализация наклона и выравнивания: Встроенные датчики контролируют угол наклона машины, с максимально допустимым рабочим углом 1,5-3 градуса для предотвращения работы на опасных уклонах.

Система аварийного спуска: Ручной гидравлический клапан расположен в основании, позволяя осуществлять контролируемый и безопасный спуск платформы в случае полного отключения электроэнергии.

Защита от выбоин: Механические защитные приспособления активируются во время движения для поддержания устойчивости даже в случае попадания колес в выбоины на полу.

Функции производительности для профессионалов
Компактная площадь основания: Общая ширина всего 1570 мм позволяет ZG-QB12 легко маневрировать по узким проходам и стандартным двойным дверным проемам.

Телескопический вылет: Платформа оснащена выдвижной секцией 900 мм, обеспечивающей дополнительный горизонтальный зазор при работе над фиксированными препятствиями.

Немаркирующие шины: Оснащен прочными цельнолитыми шинами, которые не оставляют царапин или следов на деликатных внутренних напольных покрытиях или готовых поверхностях.

Пропорциональное управление: Высокочувствительные джойстики обеспечивают плавное, постепенное движение как функций привода, так и стрелы, что необходимо при работе рядом с хрупким стеклом или верхней проводкой.

Идеальные сферы применения
Подъемник с шарнирно-сочлененной стрелой ZG-QB12 является универсальным выбором для:

Промышленного обслуживания: Доступ через конвейерные ленты и производственные линии для ремонта на высоте.

Систем отопления, вентиляции и кондиционирования воздуха и электрики: Установка воздуховодов и проводки в сложных архитектурных потолках.

Обслуживания самолетов: Доступ через крылья и элементы фюзеляжа без соприкосновения с ними.

Торговых центров и атриумов: Обслуживание высотного освещения и декора в оживленных коммерческих пространствах.
