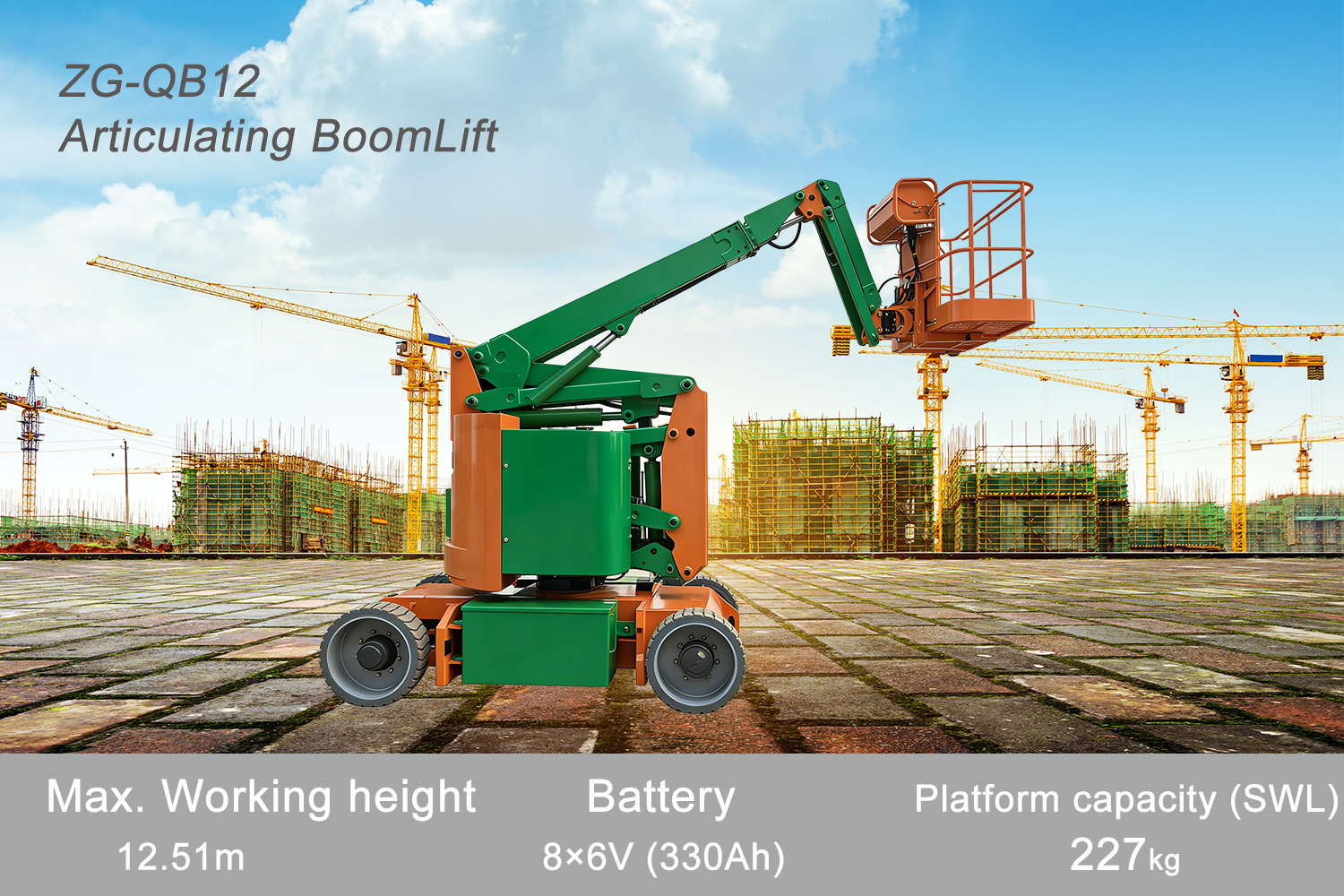

Plataforma elevadora de brazo articulado MYZG ZG-QB12

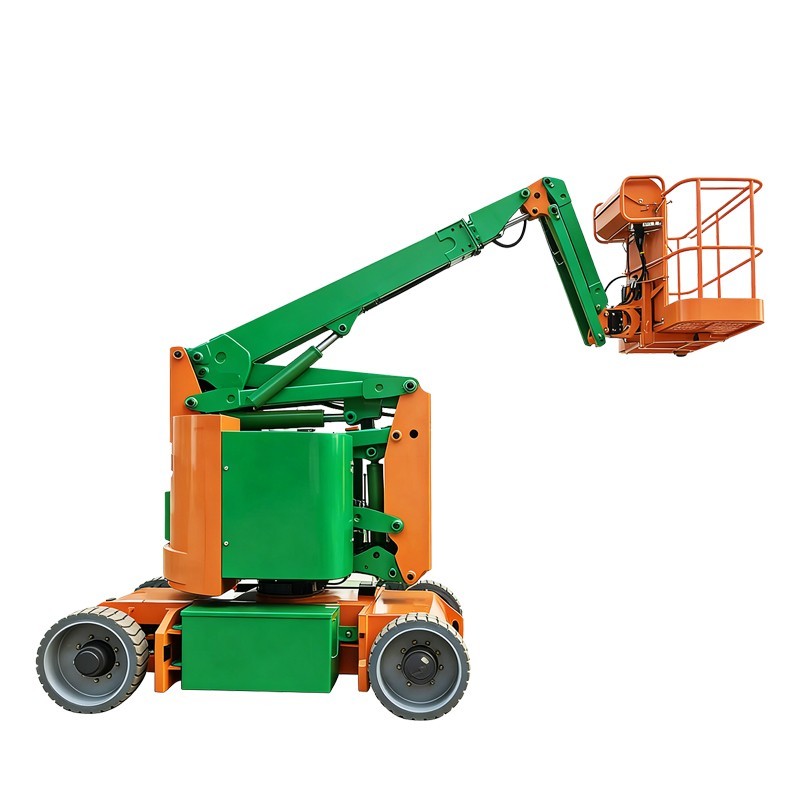

MYZG ZG-QB12 Plataforma Articulada Eléctrica: Alcance de Precisión para Espacios Complejos
Diseñada por Shandong Mingyu Heavy Industry (SDZG), la ZG-QB12 es la opción preferida para el mantenimiento de instalaciones interiores, hangares de aeronaves y acabados de construcción complejos donde las plataformas verticales tradicionales se quedan cortas.
Rendimiento Eléctrico de Cero Emisiones
La ZG-QB12 está construida sobre una plataforma puramente eléctrica, garantizando una operación silenciosa y limpia en los entornos más sensibles.Tracción Ecológica: Alimentada por un sistema de batería de 48V de alta capacidad, no produce gases de escape, lo que la hace ideal para plantas de procesamiento de alimentos, hospitales y almacenes cerrados.
Motores Eléctricos de Alto Par: Equipada con un motor de desplazamiento de 48V/4kW, la ZG-QB12 ofrece un control de conducción receptivo y una velocidad de desplazamiento de 1.8 km/h.
Sistema de Elevación Eficiente: El motor de elevación de 4.5kW proporciona una articulación suave y sin vibraciones del brazo, alcanzando su altura máxima en solo 80 segundos.
Carga Inteligente: Cuenta con un cargador integrado de 48V/30A, que permite una fácil recarga de las baterías de almacenamiento 8x12V/240Ah desde cualquier fuente de alimentación industrial estándar.
Especificaciones Técnicas: Modelo ZG-QB12
Altura máxima de trabajo
12.51m
Altura máxima de plataforma
10.51m
Radio máximo de operación
7.51m
Altura máxima de cruce
4.64m
Tamaño piso plataforma (interior)
1.4×7.8m
A) Longitud total (plegada)
5.78m
B) Altura total (plegada)
2.05m
C) Ancho total (plegada)
1.46m
D) Distancia entre ejes
1.87m
Altura libre (centro)
0.15m
Peso total
6050kg
Capacidad plataforma (SWL)
227kg
Rotación de plataforma
180°
Rotación de torreta
365° (no continua)
Tiempo de elevación plataforma
85-100s
Tiempo de descenso plataforma
70-85s
Veloc. desplaz. (plegada)
4-5km/h
Veloc. desplaz. (elevada)
0.8-1.2km/h
Pendiente máxima
35%
Ángulo máx. trabajo (activ. inclinación)
3°
Radio de giro (exterior)
2.98m
Tracción y dirección
2×2
Batería
8×6V (330Ah)
Cargador de batería
30A
Especificación neumáticos
55×18
Capacidad tanque combustible
18L
Estabilidad y Seguridad en Cada Proyecto
En una extensión de 12 metros, la seguridad es nuestro principal enfoque de ingeniería. La ZG-QB12 incorpora protocolos de estabilidad avanzados para proteger a sus operadores.
1. Construcción Estructural Superior
Con un peso total de máquina de 6050 kg, la ZG-QB12 proporciona una base sólida y lastrada que reduce significativamente la oscilación de la plataforma en el alcance máximo. Los brazos articulados están fabricados con acero al manganeso de alta resistencia para garantizar la rigidez durante las maniobras de "subir y sobrepasar".

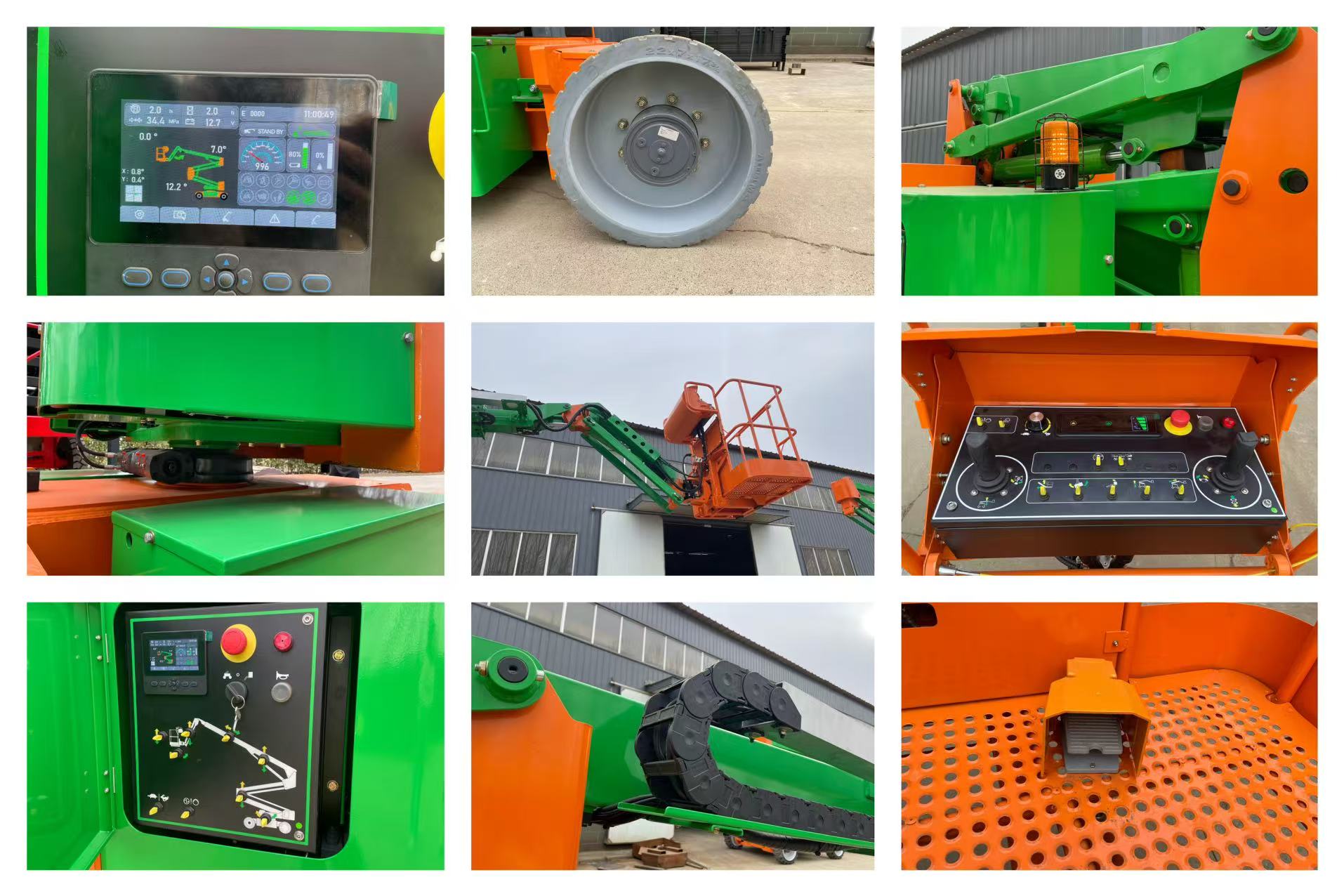

2. Sensores de Seguridad Avanzados
Alarmas de Inclinación y Nivelación: Sensores a bordo monitorean el ángulo de la máquina, con un ángulo de trabajo máximo permitido de 1.5-3 grados para evitar la operación en pendientes inseguras.
Sistema de Descenso de Emergencia: Una liberación hidráulica manual está ubicada en la base, permitiendo un descenso controlado y seguro de la plataforma en caso de pérdida total de energía.
Protección contra Baches: Protectores mecánicos se activan durante el tránsito para mantener la estabilidad incluso si las ruedas encuentran depresiones en el suelo.
Características de Productividad para Profesionales
Huella Compacta: Con un ancho total de solo 1570mm, la ZG-QB12 maniobra a través de pasillos estrechos y puertas dobles estándar con facilidad.
Alcance Extensible: La plataforma cuenta con una extensión de 900mm, proporcionando espacio horizontal adicional cuando se trabaja sobre obstrucciones fijas.
Neumáticos que No Marcan: Equipada con neumáticos sólidos duraderos que no dejan rayones ni marcas en suelos interiores delicados o superficies acabadas.
Controles Proporcionales: Joysticks de alta sensibilidad permiten un movimiento gradual y suave tanto de las funciones de desplazamiento como del brazo, esencial para trabajar cerca de vidrios frágiles o cableado aéreo.
Aplicaciones Industriales Ideales
La Plataforma Articulada ZG-QB12 es la elección versátil para:
Mantenimiento Industrial: Alcanzar por encima de cintas transportadoras y líneas de producción para reparaciones aéreas.
HVAC y Eléctrica: Instalación de conductos y cableado en techos arquitectónicos complejos.
Servicio de Aeronaves: Alcanzar por encima de alas y componentes del fuselaje sin hacer contacto.
Centros Comerciales y Atrios: Mantenimiento de iluminación y decoración en altura en espacios comerciales concurridos.
